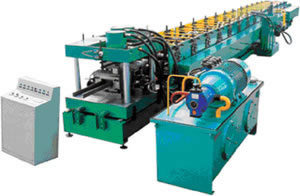

آلة تشكيل C/Z Purlin قابل للتبادل

معلومات عامة عن آلة تشكيل C/Z Purlin قابل للتبادل
تم اعتماد تقنية مشابهة لهيكل خاص من نيوزيلندا ، وتستخدم آلة تشكيل C/Z Purlin قابل للتبادل على نطاق واسع. يتم تغيير بكرات C&Z بسرعة كبيرة دون أي تفكيك أجزاء.
يمكن لآلة تشكيل C/Z Purlin قابل للتبادل أن تنتج من أجل جميع المواصفات.
ويتم تحقيق دقة أفضل باستخدام جهاز تكيف السمك. ويمكن لجهاز ضبط خاص أن يجعل هذه المكينة تنتج كلا من 45 درجة و 90 درجة للشفاه ل z purlin.
البيانات التقنية الرئيسية لآلة تشكيل C/Z Purlin قابل للتبادل
1. البعد الرئيسي : 11000 * 1800 * 1800mm
2. الوزن الكلي : 14000kg
3. المحرك القيادة الرئيسي : 15kw
4. قوة محرك التغذية والتسوية : 4kw
5. موتور هيدروليكي : 5.5kW
6. الضغط هيدروليكي : 15-20MPa
7. خطوات بكرات :
أ. تغذية والتوجيه : مجموعتين
ب. التسوية : مجموعة واحدة، وسبع بكرات
ج. التشكيل الرئيسي : 15 خطوات
د. التصحيح : خطوة واحدة
8. سرعة تشكيل : 10-15 م / دقيقة (باستثناء اللكم وقطع)
9. سرعة تغيير من صيغة لآخرى أو من مقاس للآخر: 15 دقيقة.
10. مواصفات المدادة :
أ. المدادة c :
100-300ملم
ب. المدادة c :
100-300ملم
11. المواد المناسبة : 1.4-3.0 ملم، Q195~235 الصلب الملفوف البارد، الزنك الساخن الملفوف
12. مادة البكرات : GCr15، HRC مروي 58-62
13. مادة من محاور الأسطوانة : 45 # الفولاذ ، وتعديلها، قطر 75ملم
14. مادة الشفرة : Cr12
15. مادة رأس اللكم : Cr12
16. مدة التفاوت السموح بها: +/-1.5mm
17. مساحة التفاوت المتسامح بين الثقوب : +/-1 ملم (غير التراكمي)
18. التفاوت المتسامح به في اتجاه س(X) واتجاه ص (Y) :
+/-5ملم داخل 6م.
آلة التشكيل C Purlin
آلة التشكيل Z Purlin
