آلة لحام اللوحة 3D

وصف منتج آلة تلحيم لوحة 3D

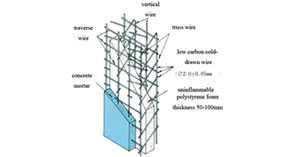

إن آلة تلحيم لوحة 3D تستعمل لإنتاج لوحة الخرسانة لتقوية البنية ، و لذلك نسميها لوحة 3D . و اللوحة الثلاثية الأبعاد هاته غالبا ما تعتمد لوحة البوليستيرين الغير القابلة للإشتعال بسمك 50 ملم . كما أن جانب أو جانبين من اللوحة مغطى بشبكة ملحومة من أسلاك الفولاذ . و حزم أسلاك الفولاذ تنفذ عبرنواة البوليستيرين بشكل تام .
مميزا منتج آلة تلحيم لوحة 3D
كنوع جيديد من مواد لوحة الحائط بكثير من الآداءات الممتازة ، تقدم هاته اللوحة وزن خفيف ، تثبيت سهل و سريع ، الحفاظ على الطاقة ، عزل الصوت ، مضاد للرطوبة ...إلخ . مكونات آلة تلحيم لوحة 3D
تتكون من آلة تلحيم الشبكة العادية ، آلة تلحيم هيكل الشبكة 3D ، آلة تلحيم آسلاك الفولاذ ، آلة تقوية و قطع الاسلاك ، ضاغط الهواء و صهريج التخزين ، المنطقة اليدوية للحام من أجل الإصلاح .
المعطيات التقنية الأساسية لآلة تلحيم لوحة 3D
1. الآلة الأوتوماتيكية لتلحيم
تعتمد هاته الآلة تكنولوجيا تحكم كهربائية & إلكترونية متوافقة . كما أن التلحيم بتحكم-متفرق ووقت التلحيم يتم التحكم بهما عبر دارة رقمية متكاملة . وهي مجهزة بجهاز وضع & قطع دقيق مما يؤكد الطول الموحد و الحواف المنتظمة .

قطر السلك	1.5-2.8mm	سرعة التلحيم	مرة في الدقيقة 45
أبعاد الشبكة	50*50mm-200*200mm	الطاقة المقاسة	75kVA
عرض الأسلاك المتشابكة	1200mm	الأبعاد	2.5x2.1x1.4m
عدد الإلتواءات	24*	الوزن	2.5T

ملحوظة : 25 إلتواء يكون إختياري
2. إن هاته الآلة هي ذات تحكم PLC ، يتم التحكم بها عبر شاشة اللمس ، و تتم قيادتها بمحرك مرحلي و هوائي . و يمكنها إنتاج لوحة 3-D بشكل أوتوماتيكي بالكامل .

الطاقة المقاسة		75kVA
الفولتاج المزود		AC380V, 50Hz*
منبع الهواء المخصص		3m3/min, 0.6MPa
المواد المناسبة	EPS/XPSلوحة	30mm-100mmسمك , غير قابل للإشتعال
	حزم الأسلاك	شبكة عادية مزدوة / منفردة ، الكثافة المتغيرة للأسلاك ، قطر السلك 2.0-3.0mm
	الشبكة العادية	52mm x 50mm or 50mm x 50mm
سلم الإنتاج	الحجم المعياري : 3000mm x 1220mm (LxW)**	متر مربع في السنة 300,000-350,000 حوالي
قياس التلحيم المفقود		أقل من 5%
قوة التلحيم		أكثر من 330N
الأبعاد الكلية	إرتفاع x عرض x طول	13.5 x 1.8 x 1.7m
الوزن		4000kg

ملحوظة : التزويد بالطاقة الكهربائية يمكن أن يكون بطلب خاص
الآلة بحجم كبير 6000mm x 1220mm إختيارية
3. آلة تقوية و قطع الأسلاك
قوة محرك القطع 1.5kW ، قطر السلك القصوي المناسب 4mm
4. آلة لف أسلاك الفولاذ
قوة المحرك 1.5kW ، قطر السلك القصوي 4mm
5. ضاغط الهواء و تانك التخزين
التدفق : 3m³/min ، الضغط : 0.6-0.8Mpa ، قوة المحرك 9kW ، سعة الخزان 1m³
6. آلة التلحيم بموقع يدوي : الطاقة الكهربائية 75kVA
7. مبسّط الاسلاك : قيادة سلبية ، سعة 2000 كلغ
تعتبر شركة Haoshuo شركة موزعة و مصنعة لآلات التشكيل ، كآلة تشكيل الأنبوب اللولبي ، آلة القطع بالبلازما ، آلة التلحيم .
