آلة محول غير متبلور
إن آلة المحول الاّ بلوري هي آلة تم تطويرها حديثا مع أساس لا بلوري مع قدرة عدم فقدان التحميل 20% ليست أقل من الأسس CRGO التقليدية
يمكننا توفير الآلات بأكملها لإنتاج المحولات الاّ بلورية ، و الدعم التكنولوجي كذلك .
1. آلة القطع الاّ بلورية
تم تصميم آلة القطع الاّ بلورية للقطع الأوتوماتيكي و إلصاق الشرائط الاّ بلورية للأسس .
تعتمد تحكم PLC ، قيادة مؤازرة ، تشغيل بشاشة اللمس و ميكانيزمات النقل الميكانيكي العالي الدقة ، و ذلك لضمان تشغيل آلي عال الدقة ، إنتاجية و موثوقية عاليتين .
مناسبة بشكل خاص لمعالجة 3-مراحل 3- أعمدة أسس شآبة لابلورية كبيرة .
المعطيات التقنية الرئيسية لآلة القطع الاّبلورية
معلومات أساس الأشابة الاّبلورية
| الموديل | FJJ-2000 | FJJ-5000 |
| إرتفاع الأساس غير المتبلور |
150-850mm | 150-2000mm |
| عرض الأساس غير المتبلور |
30-450mm | 50-1500mm |
| ثخانة الأساس غير المتبلور |
25-130mm | 25-150mm |
| عرض الشريط غير المتبلور |
140-230mm | |
| طول القطع |
300-3000mm | 300-5000mm |
| ثخانة القطع |
أقصى حد هو 15 طبقة. كل طبقة لها ثخانة 0.025mm | |
| دقة القطع الطولي |
±0.5mm | |
| دقة زاوية القطع |
±0.05 درجة | |
| دقة التجميع |
±0.5mm | |
| سرعة التغذية |
5-80m/ دقيقة | |
| سرعة القطع |
0-30 مرة بالدقيقة | 0-20 مرة بالدقيقة |
| تزويد الطاقة الكهربائية |
10kW | |
| إستهلاك الهواء |
0.3m3/ دقيقة | |
| مساحة الأرض للماكينة |
12×2×2.2m | 15×2×2.2m |

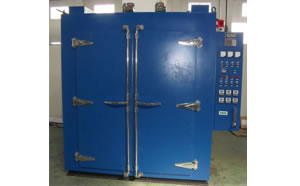

إن فرن التلدين الفراغي مصمم خصيصاً لتلدين العينة الجوفية غير المتبلورة.
نظام التحكم بتقسيم الحرارة (PID) ، متحكم بالحرارا قابل للبرمجة 30- وحدة ، مع قاطع الحرارة الزائدة و وضائف تنبيه الحرارة الزائدة .
كل مرحلة من أنبوب التسخين لها صمام كهربائي 200A و ثلاث أمتار التيار ، مبدّل التحكم مقترق مجهز ب 6 مستشعرات الحرارة مع عرض رقمي ، واحدة للجسم نفسه ، خمسة لرصد المنتج .
إن الفرن معبأ بغاز النيتروجين . بداية / إيقاف الملء يتم التحكم به بمضخة كهرومغناطيسية و التي يتم برمجتها PLC
المعلمات التقنية لفرن التلدين الفراغي| البند | المواصفات |
| الأبعاد الكاملة |
2250×1900×2360mm |
| حجم غرفة التليين |
1500×1500×1700mm |
| أقصى درجة حرارة |
450°C |
| القوة المقدرة |
78kW، 3-phase |
| مدة التسخين |
أقل من 3 ساعات |
| التوزيع المتساوي لدرجة الحرارة |
±10°C |
-
