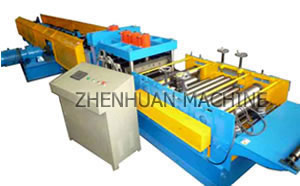

Máquina formadora de perfiles C y Z intercambiable

Descripción de máquina formadora de perfiles C y Z intercambiable
Empleando una tecnología similar a la estructura especial de Nueva Zelanda nuestra máquina perfiladora para perfiles C U Z intercambiable es ampliamente usada. Los rodillos para C y Z pueden cambiarse muy rápidamente sin necesidad de desmontar ninguna parte, esta perfiladora puede producir perfiles C o Z de cualquier especificación. Una mayor precisión en el formado de la correa, se obtiene a través del dispositivo especial de ajuste de grosor, Un dispositivo de regulación especial permite a esta máquina producir bridas a 45° y 90° para las perfiles en Z.

Datos técnicos principales de la máquina formadora de perfiles C y Z intercambiable
1)Dimensiones generales: 11000 x 1800 x 1800 mm.
2)Peso total: 14000 kg.
3)Motor principal de propulsión: 15 kW.
4)Potencia del motor de alimentación y nivelación: 4 kW.
5)Motor hidráulico: 5.5 kW.
6)Presión hidráulica: 15-20 MPa.
7)Pasos de rodillos:
1. Alimentación y guía: dos juegos
2. Nivelación: un juego, siete rodillos
3. Formadora principal: 15 pasos
4. Rectificado: un paso
8)Velocidad de formado: 10-15 m/ min. (Excluyendo de perforación y corte)
9)Velocidad de cambio de un perfil a otro o de un tamaño a otro tamaño: 15 minutes.
10)Especificaciones de la correa
1. Para correa en C: 100-300 mm
2. Para correa en Z: 100-300 mm
11)Material adecuado: 1.4-3.0mm, Q195~235 acero laminado en frío, bobina de zinc en caliente
12)Material de los rodillos: GCr15, templado HRC 58-62
13)Material de los ejes de rodillos: 45# acero, ajustado, diámetro 75mm
14)Material de la hoja: Cr12
15)Material del cabezal perforador: Cr12
16)Tolerancia de longitud: +/-1.5 mm
17)Tolerancia de espacio entre los agujeros: +/-1 mm (no acumulativos)
18)Tolerancia de la dirección X y la dirección Y: +/-5 mm dentro de los 6 m.
Nota: podemos ofrecer por separado máquinas estándar para correa en C o maquinas para correa en Z
