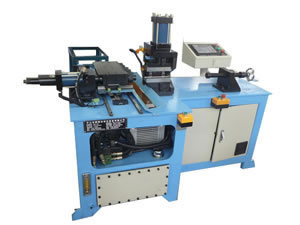

Ce laminoir est destiné au formage d'embouts de tubes avec des opérations que l'expansion, la réduction, la conification, le profilage d'évasement, le profilage d'anneau de positionnement etc. Le tube traité avec notre machine de formage pour embout est généralement utilisée dans les industries telles que la climatisation, le chauffage et le l'automobile. La machine de formage d'embouts de tube peut être conçue avec une station, trois stations, quatre stations, cinq stations et six stations. Le client peut choisir une machine de traitement de tube en fonction de ses exigences.
Produit fini
Paramètres techniques de la Machine de formage d'embouts de tube | Article | Spécifications |
| Modèle | Machine de formage d'embouts de tube 3 stations |
| Diamètre de tube en cuivre adéquat | Φ6-12mm |
| Epaisseur de paroi du tube en cuivre adéquate | 0.5-0.75mm |
| Longueur de tube en cuivre adéquate | Max. 1.5m (Evasement: 3.5-4m) |
| Coaxialité entre l'extrémité profilée et le centre de tube | Inférieure à 0.1mm |
| Ovalité | Inférieure à 10% du diamètre de tube |
| Précision de repositionnement | Inférieure à 0.15mm |
| Durée d'action simple | 3-5 secondes |
| Diamètre de tube×Epaisseur de paroi | Dimensions profilées |
| Φ12×0.6mm | Evasement 90°, Φ15.1mm |
| Φ6×0.5mm | Evasement 90°, Φ9.2mm |
| Φ12×0.75mm | Φ12.7mm (0~-0.15mm) |
| Φ9.53×0.75mm | Φ10mm(0~-0.15mm) |
| Φ8×0.75mm | Φ9.53mm(0~-0.15mm) |
| Φ7×0.75mm | Φ9.4mm(0~-0.15mm) |
| Φ10×0.75mm | Φ9.53mm(0~-0.15mm) |
| Φ10×0.75mm | Φ12.7mm(0~-0.15mm) |
Noms relatifs
Profileuse d'extrémité de tube, Ligne de profilage d'embout de tube, Ligne de formage pour embout de tube
