Il existe beaucoup de différents types de presses mécaniques pour différentes applications. Si vous ne savez pas laquelle choisir, veuillez nous faire savoir vos exigences détaillées ou informations de produit et nous vous donnerons la meilleure suggestion.

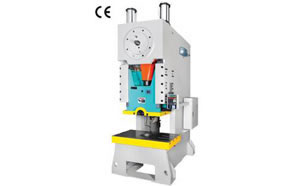

Presse de coup ajustable JL21

Caractéristiques principales de la Presse à course ajustable JL21
1. La presse à course ajustable JL21 est disponible avec un corps soudé pour intensité élevé.
2. La presse mécanique est composée d'un embrayage à friction pneumatique sec.
3. Les utilisateurs peuvent ajuster la course de coulisseau grâce au cylindre pneumatique.
4. En plus de la glissière de coulisseau à 8 côtés, cette gamme de produit est équipée avec un appareil de protection de surcharge.
5. Système de graissage automatique
6. Conforme à la norme CE, la presse à course dispose d'un appareil d'ajustement de hauteur de filière automatique avec un écran numérique et un cylindre d'équilibrage.
7. Les soupapes duplex sont importées du Japon.
8. Le système PLC et les principaux composants électriques proviennent de marques de renommée internationale.
9. Le coussin d'air, l'appareil d'alimentation automatique et l'appareil de protection phototube sont en option.

Données techniques principales de la Presse à course ajustable JL21

Article					JL21-45	JL21-63	JL21-80	JL21-110	JL21-125	JL21-160	JL21-200
Force nominale				kN	450	630	800	1100	1250	1600	2000
Course nominale				mm	4	4	5	6	6	6	6
Course du coulisseau				mm	20-120	10-150	10-150	10-160	10-160	16-160	19-180
SPM	Fixe			min-1	80	70	60	50	50	40	35
	Variable (en option)			min-1	70-90	60-80	50-70	40-60	40-60	35-50	30-50
Hauteur de filière maximum				mm	270	300	320	350	350	350	450
Ajustement de hauteur de filière				mm	60	80	80	80	80	110	110
Profondeur de col-de-cygne				mm	230	300	300	350	350	380	390
Capacité entre les colonnes				mm	550	620	640	710	760	810	870
Table de travail		L-R		mm	810	900	1000	1150	1150	1300	1400
		F-B		mm	440	580	580	680	680	740	760
		Epaisseur		mm	110	110	120	140	140	150	160
Dimensions de trou de la table de travail (Diamètre supérieur×épaisseur×diamètre inférieur)				mm	180×30 ×160	200×40 ×180	200×40 ×180	420×540	420×540	480×600	300×50 ×260
Dimensions de coulisseau			L-R	mm	600	680	710	810	810	920	920
			F-B	mm	360	400	440	500	500	580	600
Trou de tige			Diamètre	mm	40	50	50	60	60	65	65
			Épaisseur	mm	60	80	80	80	80	90	90
Puissance moteur principale				kW	5.5	7.5	7.5	11	11	15	18.5
Dimensions extérieures			F-B	mm	1600	1680	1750	1850	1850	2250	2500
			L-R	mm	1100	1200	1250	1400	1450	1560	1580
			H	mm	2800	3050	3150	3250	3250	3765	3420
Poids net				kg	4350	6500	8500	10800	11500	15000	17950

Note: Les presses 25T et 250T sont aussi disponibles.

Presse à excentrique inclinable J23

Caractéristiques
La presse à excentrique inclinable J23 adopte un vilebrequin horizontal et un embrayage à clé de rotation rigide pour compenser le rebond lors du poinçonnage. La hauteur de filière peut être ajusté manuellement à l'échelle. Le produit J23-25A est équipé avec un appareil de freinage d'urgence capable d'arrêter le glissement entre 0 et 135 degrés. L'appareil de protection à rideau lumineux est en option.

Paramètres techniques de la Presse à excentrique inclinable J23

Article			JC23-6.3	J23-10B	J23-16	J23-16B	J23-25A
Force nominale		kN	63	100	160	160	250
Course nominale		mm	3	4	5	5	5
Course de coulisseau		mm	35	60	55	70	80
SPM		min-1	170	145	125	125	60
Hauteur de filière maximum		mm	110	130	160	170	180
Ajustement de hauteur de filière		mm	30	35	45	45	70
Distance entre le centre et le cadre de glissement		mm	110	130	160	170	210
Dimensions de table de travail		mm	200×310	240×360	300×450	320×480	400×600
Épaisseur de table de travail		mm	40	50	40	60	70
Diamètre d'alésage de la table de travail (diamètre supérieur×épaisseur× diamètre inférieur)		mm	Φ60	120×20 ×100	Φ100	Φ100	Φ120
Dimensions d'alésage du corps d'outil (Diamètre×F-B×L-R)		mm	140×110×160	130×90 ×180	210×160 ×240	210×160 ×240	180×130 ×260
Dimensions de coulisseau		mm	120×140	150×170	180×200	180×200	210×250
Dimensions de trou de tige		mm	Φ30×55	Φ30×55	Φ40×60	Φ40×60	Φ40×70
Angle d'inclinaison maximum		°	30	25	25	25	25
Capacité entre les colonnes		mm	150	180	220	220	260
Puissance moteur		kW	0.75	1.1	1.5	1.5	2.2
Dimensions extérieures	F-B	mm	780	915	1150	1150	1325
	L-R	mm	610	700	900	900	990
	H	mm	1505	1690	1910	1910	2140
Poids net		kg	360	600	1080	1080	1900

Article			JG23-40A	JC23-63A	JD23-63A	J23-80A	JD23-80A
Force nominale		kN	400	630	630	800	800
Course nominale		mm	6	8	8	9	9
Course de coulisseau		mm	120	120	120	130	130
SPM		min-1	55	50	50	45	45
Hauteur de filière maximum		mm	220	270	270	290	290
Ajustement de hauteur de filière		mm	80	80	80	100	100
Distance entre le centre et le cadre de coulisseau		mm	260	260	260	270	300
Dimensions de table de travail		mm	480×710	480×710	480×710	520×860	580×860
Épaisseur de table de travail		mm	80	90	90	100	100
Diamètre d'alésage de la table de travail (diamètre supérieur ×épaisseur×diamètre inférieur)		mm	Φ220×25 ×Φ180	Φ220×45 ×Φ180	Φ200×45 ×Φ180	Φ200×45 ×Φ180	Φ200×45 ×Φ180
Dimensions d'alésage du corps d'outil (diamètre×F-B×L-R)		mm	Φ200×150 ×300	Φ250×200 ×340	Φ250×200 ×340	Φ250×200 ×340	Φ280×220 ×380
Dimensions de coulisseau		mm	270×320	280×320	280×320	280×380	280×380
Dimensions de trou de tige		mm	Φ50×70	Φ50×80	Φ50×80	Φ60×75	Φ60×75
Angle d'inclinaison maximum		°	25	25	25	20	20
Capacité entre colonnes		mm	300	350	350	410	410
Puissance moteur		kW	4	5.5	5.5	7.5	7.5
Dimensions extérieures	F-B	mm	1600	1810	1885	1810	1990
	L-R	mm	1180	1350	1350	1410	1410
	H	mm	2310	2640	2670	2790	2945
Poids net		kg	3180	4000	4970	4790	5970

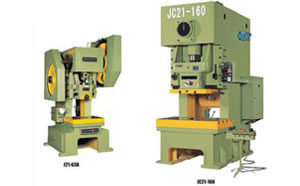

Presse à excentrique à lit fixe J21

Caractéristiques principales de la Presse à excentrique à lit fixe J21
Disponible avec un vilebrequin horizontal, la presse à excentrique à lit fixe J21 est composée d'un embrayage à rotation de clé rigide. La hauteur de filière peut être ajustée manuellement via l'échelle. Pour éviter le glissement entre 0 et 135 degrés, le produit avec un numéro de modèle incluant la lettre A est composé d'un appareil de freinage d'urgence. De plus, l'appareil de protection à rideau lumineux est en option. La presse à excentrique à lit fixe J21 est conçue avec un embrayage à double clé de rotation.

Données techniques principales de la Presse à excentrique à lit fixe J21

Article				J21-63A	JD21-80A	JD21-100A	JD21-125A	JC21-160
Force nominale			kN	630	800	1000	1250	1600
Course nominale			mm	8	9	10	10	6
Course de coulisseau			mm	120	130	140	140	160
SPM			min-1	50	45	38	38	40
Hauteur de filière maximum			mm	300	320	320	320	350
Ajustement de hauteur de filière			mm	80	100	100	100	100
Distance entre le centre et le cadre de glissement			mm	300	300	380	380	380
Dimensions de table de travail			mm	570×760	580×860	710×1100	720×1200	740×1300
Épaisseur de table de travail			mm	90	100	120	120	150
Dimensions d'alésage de la table de travail (Diamètre supérieur×épaisseur×diamètre inférieur)			mm	Φ200×45 ×Φ180	Φ200×45 ×Φ180	Φ260×50 ×Φ220	Φ260×50 ×Φ220	Φ300×50 ×Φ220
Diamètre d'alésage de corps d'outil (Dia.×F-B×L-R)		Corps en fonte	mm	Φ280×220 ×320	Φ280×220 ×380	Φ320×250×420		Φ470
		Corps en acier		220×250	220×260	260×290
Dimensions de glissement			mm	280×320	280×380	420×560		580×770
Trou de tige			mm	Φ50×80	Φ60×75	Φ60×80	Φ60×80	Φ65×85
Capacité entre les colonnes	Corps en acier		mm	470	410	630	620	730
	Corps en fonte			320		580	580
Puissance moteur			kW	5.5	7.5	7.5	11	15
Dimensions extérieures (FB×LR×H)			mm	1550×1410 ×2610	1925×1470 ×2675	1960×1335 ×2850	2060×1600 ×3000	2200×1550 ×3160

Presse à haute vitesse et haute précision JY21G

Caractéristiques de la Presse à haute vitesse et haute précision JY21G
1. La presse à haute vitesse et haute précision JY21G est conçue avec une structure de semi soudage en D pour une robustesse et une densité élevée..
2. Elle emploie un embrayage à friction pneumatique sec.
3. Un appareil de balancement pneumatique est adopté pour une presse mécanique haute vitesse.
4. Système de lubrification forcée
5. Le système PLC et les composants électriques proviennent de fournisseurs de renommée mondiale.
6. La presse à haute vitesse et haute précision JY21G est disponible avec un appareil de protection de surcharge hydraulique.
7. Ajustement automatique de hauteur de filière via l'échelle
8. La came s'arrête intelligemment au point mort supérieur pour une sécurité élevée.

Données techniques principales de la Presse à haute vitesse et haute précision JY21G

Article		JY21G-63	JY21G-80	JY21G-125		JY21G-160	JY21G-200
Force nominale	kN	630	800	1250		1600	2000
Course nominale	mm	1.5	2
Course de coulisseau	mm	30				40
SPM	min-1	150-250				90-120
Hauteur de filière maximum	mm	300	350	380		400	450
Ajustement de hauteur de filière	mm	60
Distance entre le centre et le cadre de glissement	mm	300	320	350		380	390
Dimensions de table de travail	mm	580×900	620×1090	680×1220		740×1300	760×1350
Épaisseur de table de travail	mm	140	160	180		180	200
Dimensions de trou de table de travail	mm	100×350	150×400	200×580		200×700	200×750
Dimensions du coulisseau	mm	400×480	500×800	620×980	650×950		680×1000
Dimensions de trou de tige	mm	Φ50×80	Φ50×80	Φ60×80		Φ65×90	Φ65×90
Capacité entre les colonnes	mm	870	910	1200		930	970
Puissance moteur	kW	11	15	18.5		22	30
Dimensions extérieures (FB×LR×H)	mm	2050×1300×2700	2500×1600×2950	2620×1650×3200		2330×1870×3240	2560×1900×3320
Poids net	kg	10000	11000	16500		18500	19880

Presse à portique haute performance JM31/JMD31

Caractéristiques principales de la Presse à portique haute performance JM31/JMD31
1. Le cadre à colonne de la presse à portique haute performance JM31/JMD31 est soudé avec une plaque en acier en une pièce pour une rigidité élevée.
2. L'embrayage à friction sec à couple élevé de haute performances. Un embrayage humide est en option pour le modèle JM31-160-400.
3. La presse est conçue avec un appareil de protection de surcharge hydraulique.
4. Une glissière de coulisseau à huit faces dispose d'une précision élevée.
5. Appareil d'ajustement de hauteur de filière automatique avec un affichage numérique.
6. Un vérin de levage est disponible avec cette presse à portique haute performance.
7. La double soupape solénoïde est importée.
8. En plus d'un éjecteur à air, notre équipement de presse à portique est installé avec un système de graissage forcé.
9. Le cylindre d'équilibrage est lubrifié manuellement.
10. Les composants PLC et électriques proviennent de fournisseurs de renommée mondiale.
11. Une interface et une came électrique sont disponibles. Un coussin d'air, un alimentateur NC et un appareil de protection à rideau lumineux sont en option.

Données techniques principales de la Presse à portique haute performance JM31/JMD31

Article				JM31-160/ JMD31-160	JM31-200/ JMD31-200	JM31-250/ JMD31-250	JM31-315/ JMD31-315	JM31-400	JM31-500	JM31-630
Force nominale			kN	1600	2000	2500	3150	4000	5000	6300
Course nominale			mm	6	6	8	8	10	10	10
Course de coulisseau			mm	160	180	200	200	200	200	250
SPM	Fixe		min-1	40	35	30	30	25	20	18
	Variable*			35-50	30-40	25-35	25-35	20-30	/	/
Hauteur de filière maximum			mm	350	450	500	550	600	650	700
Ajustement de hauteur de filière			mm	110	110	120	120	120	120	120
Embase (F-B×L-R)			mm	740×1050	760×1130	800×1200	850×1250	900×1350	1000×1500	1200×1700
Epaisseur d'embase			mm	150	160	170	170	180	190	200
Zone de coulisseau (F-B×L-R)			mm	650×800	650×850	700×900	750×950	800×1050	900×1200	1100×1450
Trou de tige			mm	Φ65×90	Φ65×90	Φ70×90	Φ70×90	Φ80×90	Φ80×90	Φ90×100
Distance entre les colonnes			mm	1150	1200	1320	1370	1550	1700	1900
Ouverture latéral (FB×H) (Embase supérieure)			mm	760×300	800×370	820×430	880×480	920×520	1020×600	1100×650
Distance entre l'embase supérieure et le plancher			mm	1020	1030	1050	1050	1050	1060	1050
Puissance moteur principale			kW	15	18.5	22	30	37	45	75
Coussin (en option)		Quantité		1	1	1	1	1	1	1
		Force d'éjection	kN	160	160	250	250	250	250	250
		Course d'éjection	mm	80	80	80	80	80	80	80
		Zone d'éjection	mm	Φ350	Φ350	340×540	400×540	400×540	400×540	400×540
Dimensions de machine (F-B×L-R×H)			mm	2480×1750 ×3500	2570×1810 ×3610	2950×2080 ×3850	3150×2200 ×4000	3430×2400 ×2410	3670×2580 ×4600	4150×2900 ×5200
Poids net			kg	16500	19500	24000	29000	37000	48000	62500

* SPM variable en option

Presse excentrique à col de cygne J21S

Caractéristiques principales de la Presse excentrique à col de cygne J21S
1. La presse excentrique à col de cygne J21S permet une zone d'opérations plus large.
2. Il dispose d'un embrayage horizontal et d'un embrayage à rotation de clé rigide.
3. Appareil d'ajustement de hauteur de filière manuel avec échelle
4. La presse excentrique à col de cygne avec une lettre A dans le numéro de modèle est équipé avec un appareil d'arrêt d'urgence pour arrêter le coulisseau à 0-135 degrés.
5. Appareil de protection à rideau lumineux en option.

Données techniques principales de la Presse excentrique à col de cygne J21S

Article		J21S-6.3	J21S-10	J21S-16	J21S-25A
Force nominale	kN	63	100	160	250
Course nominale	mm	2	2	2	2.5
Course de coulisseau	mm	35	60	70	80
SPM	min-1	170	145	125	60
Hauteur de filière maximum	mm	110	130	170	180
Ajustement de hauteur de filière	mm	30	35	45	70
Distance entre le centre de glissement et le cadre	mm	700	700	700	700
Dimensions de la table de travail	mm	200×310	240×360	320×480	400×600
Épaisseur de la table de travail	mm	40	50	60	70
Dimensions de trou de table de travail	mm	Φ60	Φ120×20 ×Φ100	Φ100	Φ120
Dimensions d'alésage du corps d'outil	mm	Φ140×110 ×160	Φ130×90 ×180	Φ210×160 ×240	200×200
Dimensions de coulisseau	mm	120×140	150×170	180×200	210×250
Dimensions de trou de tige	mm	Φ30×55	Φ30×55	Φ40×60	Φ40×70
Distance entre les colonnes	mm	162	182	220	350
Puissance moteur	kW	0.75	1.1	1.5	2.2
Dimensions de machine (F-B×L-R×H)	mm	1540×700 ×1525	1620×730 ×1800	1680×840 ×1880	1790×990 ×2288

Article		J21S-63A	J21S-80A	JD21S-100A	JD21S-125A
Force nominale	kN	630	800	1000	1250
Course nominale	mm	4	5	6	6
Course de coulisseau	mm	120	130	140	140
SPM	min-1	50	45	38	38
Hauteur de filière maximum	mm	270	290	320	320
Ajustement de hauteur de filière	mm	80	100	100	100
Distance entre centre de glissement et cadre	mm	450/800	450/800	450/760	450/760
Dimensions de la table de travail	mm	480×710	580×860	710×1100	720×1200
Épaisseur de la table de travail	mm	90	100	120	120
Dimensions de trou de table de travail	mm	Φ200×45 ×Φ180	Φ200×45 ×Φ180	Φ260×50 ×Φ220	Φ260×50 ×Φ220
Dimensions d'alésage du corps d'outil	mm	200×250	220×260	260×290	260×290
Dimensions de coulisseau	mm	280×320	280×380	420×560	420×560
Dimensions de trou de tige	mm	Φ50×80	Φ60×75	Φ60×80	Φ60×80
Distance entre les colonnes	mm	450	450	580	580
Puissance moteur	kW	5.5	7.5	7.5	11
Dimensions extérieures(F-B×L-R×H)	mm	2220×1350 ×2600	2220×1380 ×2650	2530×1555 ×2990	2550×1610 ×2990

NOTE: Toutes autres presses mécaniques sont disponibles.
