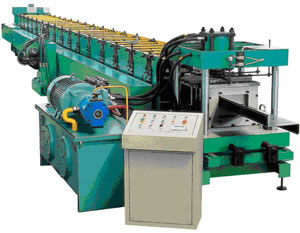

Máquina de prensagem intercambiável Purlin C/Z

Descrição da Máquina de prensagem intercambiável Purlin C/Z
Adota tecnologia semelhante a estrutura especial da Nova Zelândia, essa Máquina de prensagem intercambiável purlin C-Z é amplamente utilizado. Os rolos de C & Z são alterados muito rapidamente, sem desmontar as peças. Esta máquina pode produzir material circulante purlins C & Z de todas as especificações. Melhor precisão do purlin formado é obtida utilizando dispositivo especial de ajuste de espessura, Um dispositivo especial de ajuste pode deixar que esta máquina produza 45 ° e 90 ° para lábios purlin Z.

Dados técnicos principais da Máquina de prensagem intercambiável Purlin C/Z
1. Dimensão principal: 11000 x 1800 x 1800mm
2. Peso total: 14000kg
3. Motor principal de condução: 15kW
4. Alimentação e potência do motor de nivelamento: 4kW
5. Motor hidráulico: 5.5kW
6. Pressão hidráulica: 15-20MPa

Etapas de rolos
1. Alimentação e orientação: dois conjuntos
2. Nivelamento: um conjunto, sete rolos
3. Formação Principal: 15 passos
4. Rectificação: um passo
5. Velocidade de formação: 10-15 m/min (excluindo perfuração e corte)
6. Alteração da velocidade de um perfil para outro ou de uma dimensão para outra dimensão: 15 minutos.

Especificações do purlin
1. Para purlin C: 100-300mm
2. Para purlin Z: 100-300mm
3. Material adequado: 1.4-3.0mm, Q195~235 aço laminado a frio, bobina de zinco quente
4. Material de rolos: GCr15, extinto HRC 58-62
5. Material de eixos de roletes: 45# aço, ajustado, 75mm de diâmetro
6. Material da lâmina: Cr12
7. Material de perfuração da cabeça: Cr12
8. Tolerância do comprimento: +/-1.5mm
9. Tolerância de espaço entre os furos: +/-1mm (não-cumulativa)
10. Tolerância de direção -Xe direção Y-: +/-5mm dentro de 6m.

Nota: Podemos fornecer máquina purlin padrão separado, máquina purlin C e máquina purlin Z.
