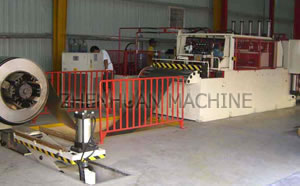

Machine de formage d'ailettes ondulées (pour le réservoir du transformateur)

Description
Cette machine de formage est conçue spécialement pour la fabrication des ailettes ondulées.
Caractéristiques de la machine de formage d'ailettes ondulées
1. Machine à dérouler : expansion hydraulique,entraîné par moteur de 2.2kW,démarrage et arrête automatique par photo-tube,capacité de 6T.
2. Chariot de chargement hydraulique : capacité de 6T,déplacement,soulèvement et déchargement hydraulique.
3. Station hydraulique : pression max. 30MPa,débit max. 100L/min,moteur de pompe 15kW; les composants hydrauliques principaux sont de marque Parker et Rexroth.
4. Dispositif de guidage : guider les matériels de la fosse aux rouleaux d'alimentation
5. Rouleaux d'alimentation : les rouleaux supérieurs sont entraînés par le cylindre
hydraulique. Le moteur d'entraînement DC avec puissance de 3KW peut entraîner les rouleaux à alimenter les matériels.
6. Dispositif de positionnement : deux jeux,disponible à positionner de différentes largeurs de 300mm à 1300mm.
7. Dispositif poussoir : dispositif de prépression entraîné par deux cylindres de pression
8. Dispositif de prépression : composé en 5 cylindres,contrôlé par programme PLC
9. Dispositif de sertissage : entraînement hydraulique,contrôle PLC
10. Dispositif de post-pression : composé en 5 cylindres,contrôlé par programme PLC
11. Dispositif de pliage de bords : entraînement hydraulique
12. Dispositif de cisaillage : entraînement à couper les ailettes formées
13. Table de sortie : soulèvement et déchargement hydraulique
14. Système de contrôle PLC : PLC,onduleur,écran tactile,encodeur,contrôleur DC etc. sont de marque allemande Siemens; les composants électriques sont de marque de Schneider,fournies par la joint venture de Schneider en Chine.
Spécifications techniques principales
Largeur de bobine d'acier (B) : 300~1300mm
Epaisseur de l'acier : 1~1.5mm
Hauteur de l'ailette (H): 80~330mm
Pas entre les ailettes (t2): plus de 45mm
Distance intérieur des ailettes (e): 6mm
Unités des ailettes (n): 1~4 unités
Vitesse de formage :
Longueur des ailettes ondulées (L): en général 300~2000mm
Hauteur de pliage des bords (c): ≥15mm
Puissance totale : 33kW (excepté le soudage)
Poids total : 17T (excepté le soudage)
Dimensions de l'emballage : un conteneur de 40' GP
Surface de l'atelier demandée : 9 x 6m
NB : Nous pouvons aussi fournir des machines de fabrication relatives selon vos exigences,telles que la chaîne de coupe longitudinale et de coupe à longueur de l'acier au silicium,la dérouleuse,la machine de fabrication des ailettes pour radiateurs et filtre d'huile etc..
