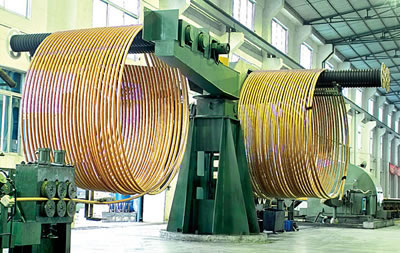

A máquina de laminação de tubo de cobre é configurada de acordo com o diâmetro necessário do produto acabado (tubo de cobre). De um modo geral, a nossa linha de produção consiste de um forno de fusão e rodízio, laminador de tubo, máquina de desenho de dupla série (ou máquina de desenho de tripla série), máquina de desenho tipo vertical, bem como equipamento auxiliar, e assim por diante.
Especificações técnicas| Itens | Dados | Observações | |
| Forno de fundição e rodízio | Para boleto | ||
| Máxima capacidade de fundição | 5000kg | ||
| Potência nominal de fusão por indução | 190kW x 2 | ||
| Taxa de fusão | 1500kg/h | ||
| Capacidade do forno de manutenção da temperatura | 2000kg | ||
| Potência do forno de manutenção da temperatura | 125kW | ||
| Taxa de fusão do forno de manutenção de temperatura | 500kg/h | ||
| Velocidade do boleto (principal) | 0 a 25cm/min | ||
| Números do boleto | 3 | ||
| Laminador de tubo | Para laminação de tubos de cobre | ||
| Tamanho do boleto em branco | Φ80~90×20~ 25mm | Diâmetro externo * espessura de parede | |
| Peso máximo do boleto e carretel | 1000kg | ||
| Tamanho do tubo laminado | Φ50x2.5mm, Φ47x2.3mm, Φ25x2.3mm | ||
| Diâmetro do laminador | Φ270mm | ||
| Potência de acionamento do motor principal | 220kW x 2 | DC | |
| Potência de acionamento do motor principal | 220kW | DC | |
| Velocidade de laminação | 13 a 17m/min | ||
| Velocidade de alimentação do boleto | 0.7 a 1.2m/min | ||
| Tolerância do diâmetro do tubo | ±0.50mm | ||
| Tolerância de espessura de parede do tubo | ±0.20mm | ||
| Fluxo de gás de nitrogênio | 800 a 1000L/min | Pressão de 0.3MPa | |
| Consumo de gás de nitrogênio | 300 a 400L/min | Pureza 99.99% | |
| Potência total | 720kW | ||
| Produção por turno | Não inferior a 42t | ||
| Consumo elétrico | Inferior a 260kW·h/t | ||
| Máquina de desenho de dupla série | Para desenhar tubos | ||
| Força de desenho | Desenhador nº 1 | 15T | |
| Desenhador nº 2 | 10T | ||
| Velocidade de desenho | Desenhador nº 1 | 0 a 65m/min | Ajustável de forma contínua |
| Desenhador nº 2 | 0 a 85m/min | Ajustável de forma contínua | |
| Diâmetro do tubo interno | Desenhador nº 1 | Max. 50mm | |
| Desenhador nº 2 | Max. 40mm | ||
| Diâmetro do tubo externo | Desenhador nº 1 | Max. 40mm | |
| Desenhador nº 2 | Max. 30mm | ||
| Potência do motor | Desenhador nº 1 | 200kW, DC | |
| Desenhador nº.2 | 185kW, DC | ||
| Máquina de desenhar tipo vertical | Para desenhar tubos | ||
| Força máxima de desenho | 8000kg | ||
| Velocidade de desenho | 0 a 1000m/min | ||
| Tamanho de tubo em branco | Φ48 x 2.4mm | ||
| Tamanho mínimo do tubo desenhado | Φ6 x 0.3mm | ||
| Potência total | Cerca de 451kW | ||
