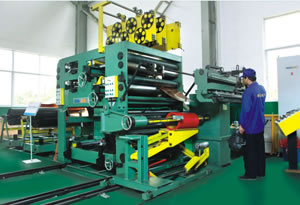

Máquina de enrolar bobinas de alumínio

Máquina de enrolar bobinas de alumínio

Este tipo de máquina é projetada especialmente para a dissolução de alumínio / cobre enrolados como tipo de folha no transformador e aparelhos elétricos.
A folha pode ser de dupla camada ou camada única.

No. Item Especificações
BRJ-1400 (II) BRJ-1100 (II) BRJ-800
1 Tamanho da bobina
1.1 Comprimento axial, mm 500-1400 250-1100 180-800
1.2 O comprimento axial (incluindo as de chumbo),mm 650-1550 400-1250 330-850
1.3 Diâmetro exterior (excluindo pelotão), mm 700
1.4 Máx. diâmetro externo, mm 800
1.5 Min. diâmetro interno, mm 130 100 85
1.6 Forma de bobina rodada / retângulo
2 Material da folha
2.1 Material folha de cobre / alumínio
2.2 Largura, em mm 450-1250 200-1050 180-750
2.3 Espessura, em mm Cobre 0.5-2 0.3-2 0.3-2
Alumínio 0.5-3 0.5-3 0.5-3
3 Decoiler
3.1 Diâmetro interno, mm 400\500
3.2 Diâmetro exterior, mm 1000 900 900
3.3 Comprimento do braço, mm 1350 1150 750
3.4 Expandindo intervalo, mm 385-520
3.5 Capacidade, kg 2000 2000 1000
3.6 Expandindo vigor, N 1 0-15000 1 0-10000 1 0-10000
3.7 2 0-30000 2 0-20000
3.8 Pressão hidráulica, MPa 0-0.6
4 Máquina de enrolamento
4.1 Trabalho momento, N / m ≥10000 ≥7000 ≥4000
4.2 Potência do motor de enrolamento, kW 15 11 11
4.3 Método de regulação de velocidade Inversor stepless
4.4 Enrolamento do eixo, mm 50x90x1850
4.5 Liquidaçãor, velocidade / MIM 0-20 0-25 0-30
5 Método de soldadura TIG, automatico
  Velocidade de soldagem,m/min 0-1 0-1 0-1
6 Dispositivo de corte Lâmina de disco
  Velocidade de corte,m/min 1.5
  Corte de comprimento, mm 1350 1100 700
7 Eixos para isolamentos interlaminar two sets
  Diâmetro do eixo, mm Menos de 400
  Diâmetro interno, mm 76 76 76
  Comprimento do eixo, mm 1400 1100 700
8 Terminal dispositivo de isolamento
  Quantidade Quatro jogos (pode ser como a exigência)
  Diâmetro exterior menos de 350 milímetros
  Diâmetro interno 56mm
  Largura 15-200mm
9 Sistema de controle Controle de PLC automático
10 Contagem de precisão 0,1 círculo
11 Método de desvio de retificação Sistema de servo
11.1 Retificação de precisão ±0.1mm
